現在確實有許多無需挖地就能找到電纜故障的方法，這些方法可以大大減少維修時間和成本，并避免對周圍環境造成不必要的破壞。

以下是一些常見的非開挖式電纜故障檢測方法：

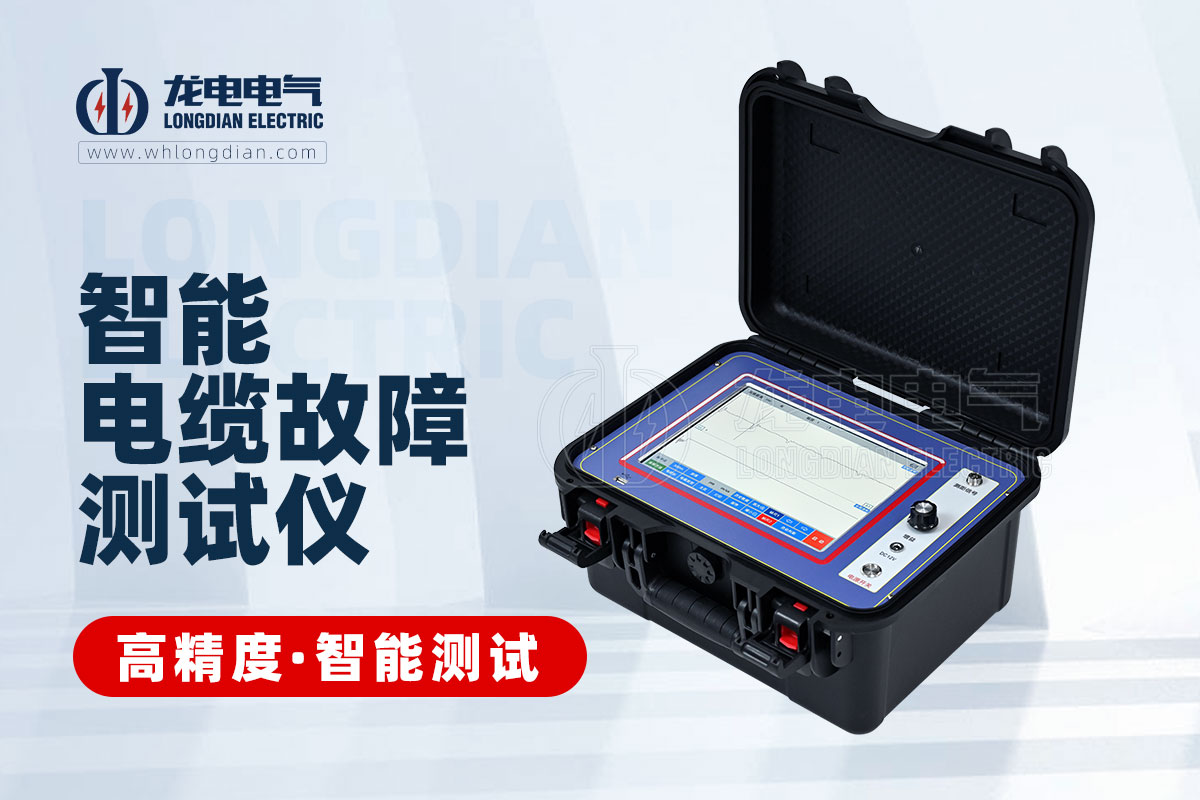

1. 時域反射儀 (Time Domain Reflectometry, TDR)

• 原理： TDR 儀器會向電纜發送一個低壓脈沖信號，并測量信號在電纜中傳播時遇到的反射。當信號遇到故障（如斷裂、短路、絕緣損壞或阻抗變化）時，會產生反射。通過分析反射信號到達的時間，可以精確計算出故障點與測試點之間的距離。

• 優點：

• 非破壞性： 無需開挖。

• 精確： 能夠提供故障點的距離。

• 快速： 可以在短時間內進行檢測。

• 適用范圍廣： 對開路、短路、低阻抗故障等都有效。

• 限制： 對高阻抗故障或多處故障的情況，TDR 的準確性可能會下降。在有許多接頭或分岔的電纜中，信號的判讀也會更復雜。

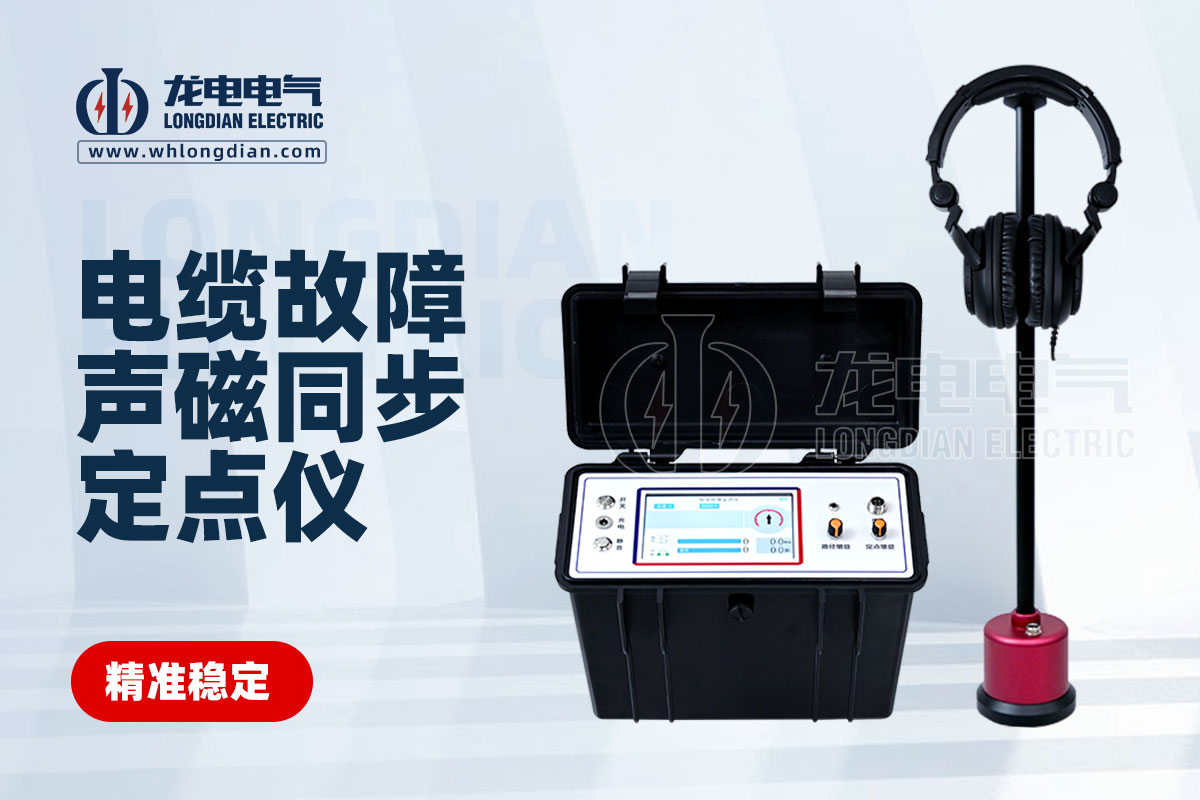

2. 聲學故障定位 (Acoustic Fault Location)

• 原理： 這種方法通常與高壓脈沖發生器（俗稱 "Thumper" 或 "電纜故障沖擊放電器"）配合使用。Thumper 會向故障電纜注入高壓脈沖，在故障點產生電弧放電，并發出可聽到的“砰”聲。專業的聲學傳感器或探測器可以捕捉到這些聲音，并引導操作人員找到故障點。

• 優點：

• 直觀： 通過聲音可以大致判斷故障位置。

• 適用于高阻抗故障： TDR 難以檢測的高阻抗故障通常可以通過這種方法找到。

• 限制：

• 依賴聲音傳播： 聲音傳播受土壤類型、深度和環境噪音影響。

• 需要高壓： 操作需要專業知識和安全措施。

3. 電磁場感應法 (Electromagnetic Field Induction)

• 原理： 該方法通過向電纜施加一個特定頻率的電流，在電纜周圍產生電磁場。當電纜存在故障時，電磁場會發生變化，這種變化可以被傳感器檢測到。操作人員可以沿著電纜路徑移動傳感器，當信號突然減弱或消失時，就可能意味著故障點。

• 優點：

• 可用于路徑追蹤： 不僅能找故障，也能追蹤電纜的埋設路徑。

• 多種應用： 可檢測接地故障、開路等。

• 限制： 容易受到周圍金屬物體或電磁干擾的影響。

4. A字架法 (A-Frame Method)

• 原理： 這種方法通常用于查找電纜護套故障（即電纜外絕緣破損導致與大地接觸）。它會向電纜注入脈沖直流電，在故障點形成一個電壓梯度。使用兩個探針（A字形）插入地面，連接到一個接收器，通過測量電壓差來指示故障方向，當讀數達到最小值或歸零時，就找到了故障點。

• 優點：

• 對護套故障有效： 專門用于定位電纜護套的破損。

• 相對精確： 可以較為精確地定位護套故障。

• 限制： 只能用于接地故障，且需要故障點與大地有良好的連接。

綜合應用

在實際操作中，通常會結合使用多種方法來更精確地定位電纜故障：

1. 初步測試： 首先進行絕緣電阻測試等，確認電纜是否存在故障，并判斷故障類型（如開路、短路、接地故障）。

2. 預定位： 使用 TDR 等方法，大致確定故障點的距離。

3. 精確定位： 根據故障類型和預定位結果，選擇合適的聲學、電磁或 A字架法，在現場精確找出故障點。

透過這些先進的非開挖檢測技術，可以在不破壞路面、綠地或建筑物的情況下，高效、精準地找到地下電纜的故障點，大幅降低了維修成本和對日常生活的影響。
