在電能計量、繼電保護、電力儀器生產等眾多領域，需要一個絕對精準、穩定且靈活可調的“理想電源”作為基準，來檢驗其他設備的準確性。三相程控標準功率源（簡稱“標準源”或“功率源”）正是這樣一個核心設備。理解其相關名詞，是掌握高精度電測技術的基礎。

一、 設備定義與核心價值

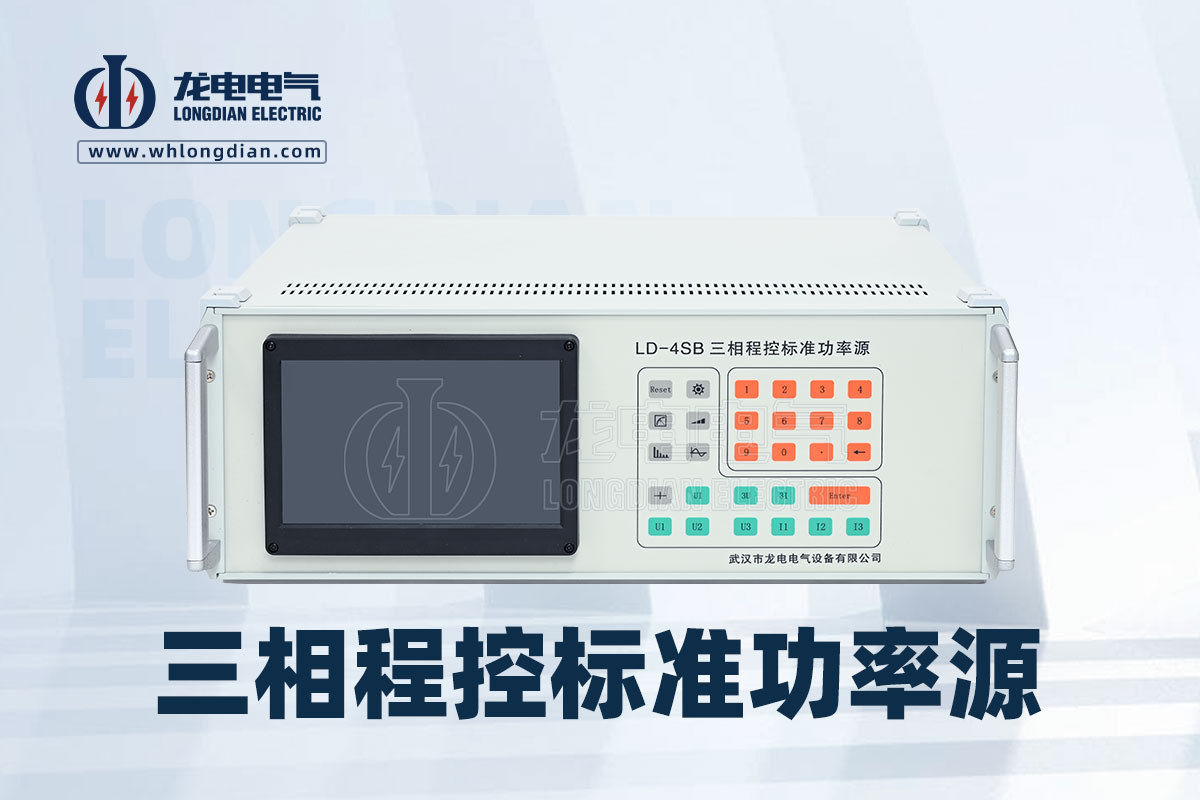

三相程控標準功率源 (Three-Phase Programmable Standard Power Source)

定義拆解：

三相： 能同時輸出相位互差120度的三路交流電壓和電流，模擬真實的電力系統。

程控： 所有輸出參數（電壓、電流、頻率、相位、波形等）均可通過計算機程序或前面板進行精確控制和自動調節。

標準： 其輸出值的精度極高，誤差極小，通常優于0.05%或更高，可作為計量基準使用。

功率源： 它不僅提供信號，更能輸出一定的功率（電壓×電流），以驅動實際的負載（如電能表的電流線圈）。

核心價值： 它是電測行業的“基準尺”或“法官”，用于檢定、校準和測試各類電力儀表。

二、 核心輸出參數名詞

電壓/電流幅值 (Voltage/Current Amplitude)

定義： 輸出交流電壓和電流的有效值大小。標準源可精確設定輸出值，如57.7V, 100V, 220V, 5A等。

調節范圍： 寬范圍可調是標準源的基本能力，例如電壓（0-600V）、電流（0-120%額定值）。

頻率 (Frequency)

定義： 交流電每秒變化的周期數，工頻為50Hz或60Hz。

重要性： 標準源可在寬范圍內（如45Hz-65Hz甚至更寬）精確設定頻率，用于測試設備在不同頻率下的性能。

相位 (Phase)

相角： 每相電壓與電流之間的夾角，用于模擬不同的功率因數（COSΦ）。

相位對稱度： 三相電壓之間是否精確保持120度差，是衡量標準源性能的關鍵指標。

定義： 表示同一相或不同相之間電壓、電流波形的角度差。

關鍵參數：

功率因數 (Power Factor, PF)

定義： 有功功率與視在功率的比值，范圍從0到1。標準源通過精確控制電壓和電流的相位差來模擬容性（超前）和感性（滯后）負載。

三、 高級功能與技術名詞

諧波合成與閃變 (Harmonic Synthesis & Flicker)

諧波合成： 標準源能在基波上疊加多次諧波（如2-50次），并可單獨設定每次諧波的幅值和相位，用于測試電能質量分析儀或研究諧波對設備的影響。

閃變： 模擬電壓幅值按一定規律波動，用于檢定設備對電壓波動引起燈光閃爍的測量能力。

驟升/驟降與暫態 (Swell/Sag & Transient)

定義： 標準源可模擬電網中短暫的電壓升高（驟升）或降低（驟降），以及更快速的瞬態脈沖，用于測試繼電保護裝置、電源設備的抗干擾能力和動作特性。

功率放大器 (Power Amplifier)

定義： 標準源內部的核心模塊，負責將微弱的數字信號放大成能驅動負載的大功率信號。其線性度、帶寬和穩定性直接決定了標準源的輸出精度和帶載能力。

直接數字合成 (DDS, Direct Digital Synthesis)

定義： 一種先進的信號生成技術。通過數字方式產生波形，具有頻率分辨率極高、切換速度快、相位連續可控的優點，是現代高精度標準源的核心技術。

四、 精度與性能指標名詞

準確度/不確定度 (Accuracy/Uncertainty)

定義： 標準源輸出值的實際值與設定值之間的最大偏差。通常用百分比表示，如±0.05% of Reading（讀數值的±0.05%）。這個值越小，設備越精準。

穩定度 (Stability)

定義： 在規定時間內，輸出值保持穩定的能力。包括短期穩定度（如幾分鐘內）和長期穩定度（如幾小時至一年）。

失真度 (Total Harmonic Distortion, THD)

定義： 諧波分量有效值與基波有效值之比。標準源自身的輸出波形失真度極低（通常<0.1%），這樣才能保證在測試中，誤差來自于被檢設備而非標準源本身。

五、 主要應用場景相關名詞

電能表檢定 (Energy Meter Verification)

定義： 使用標準源輸出精確的功率，對比被檢電能表的測量誤差，判斷其是否合格。這是標準源最經典的應用。

電測量變送器校準 (Transducer Calibration)

定義： 變送器將交流量（電壓、電流、功率）轉換為標準直流信號（如4-20mA）。標準源提供標準輸入，校準變送器的轉換精度。

繼電保護測試 (Relay Protection Testing)

定義： 通過模擬各種正常、故障（如短路）以及電網異常（如閃變、驟降）工況，檢驗繼電保護裝置是否能正確動作。

三相程控標準功率源是現代電測技術的基石。從最基本的電壓、電流、頻率、相位，到復雜的諧波、暫態模擬，每一個名詞都代表著一項精準的控制能力。掌握這些名詞，意味著您能深入理解如何利用這把“基準尺”去衡量和保證整個電力計量與控制系統的準確性與可靠性。
