在進行高壓斷路器試驗時,我們常會接觸到“刀閘時間”這一概念。它是衡量高壓開關機械動作特性的關鍵參數之一,卻也是很多試驗人員容易混淆的部分。本文將詳細講解高壓開關刀閘時間的定義、測試原理、異常表現及其在電力試驗中的重要作用。
所謂刀閘時間,也稱為觸頭分合時間,是指斷路器主觸頭(動、靜觸頭)在動作過程中,從開始接觸或分離到完全閉合或完全斷開的時間。
當斷路器執行合閘操作時,刀閘從剛剛接觸到完全閉合,這段過程所經歷的時間稱為合刀閘時間;而在分閘操作中,刀閘從開始分離到徹底斷開,這段過程稱為分刀閘時間。
簡而言之,刀閘時間反映了斷路器觸頭在動作過程中完成導通或斷開所需的時間,是分析斷路器機械動作速度、靈敏度和協調性的關鍵參數。
在高壓斷路器中,主觸頭(刀閘)動作的準確性直接影響設備的通斷性能。通過測量刀閘時間,可以判斷觸頭動作是否靈敏、是否同步,以及是否存在卡澀或磨損問題。
測試刀閘時間的主要目的包括:
第一,判斷三相觸頭動作是否同步。如果刀閘時間差過大,會導致分合閘不同步,嚴重時可能影響電力系統穩定。
第二,檢測機構是否存在機械阻滯或老化。刀閘時間過長,往往意味著傳動機構磨損嚴重或潤滑不良。
第三,評估斷路器整體性能是否退化。通過對刀閘時間的長期記錄和比較,可以分析設備的機械狀態變化趨勢,從而提前發現隱患。
在斷路器的整個動作過程中,會涉及多個關鍵時間參數。
當執行合閘操作時,從合閘線圈得電到觸頭剛剛接觸的這段時間稱為合閘時間;而從觸頭接觸到完全閉合的這段過程,就是合刀閘時間。
同樣地,在分閘操作中,從分閘線圈得電到觸頭開始分離的時間稱為分閘時間,而從觸頭分離到完全斷開的這段時間,就是分刀閘時間。
可見,刀閘時間屬于動作過程的后半段,它反映了觸頭完成導通或斷開動作的具體持續時間。通過對這些參數的綜合分析,可以更全面地評估斷路器的性能。
不同類型的斷路器,其刀閘時間有所差異。一般來說,真空斷路器的刀閘時間較短,通常在 2~6 毫秒之間;SF? 斷路器的刀閘時間一般為 4~8 毫秒;而傳統油斷路器的刀閘時間相對較長,可能達到 6~10 毫秒。
這些數值只是經驗參考,實際值應以制造廠家提供的技術標準為準。現場測試時,重點在于觀察刀閘時間的穩定性及三相之間的一致性,而不僅僅是絕對數值。
如果在試驗中發現刀閘時間明顯偏長,常見的原因包括彈簧力不足、機械磨損嚴重、潤滑不良或觸頭卡澀等;
若刀閘時間過短,可能是因為彈力過大或緩沖裝置損壞;
如果三相刀閘時間差異明顯,則多與傳動機構同步調整不良或裝配誤差有關。
這些問題都可以通過高壓開關特性測試儀的動作曲線清晰體現出來。測試儀會記錄下觸頭位移與時間變化的全過程,幫助試驗人員直觀判斷斷路器的機械健康狀況。
刀閘時間是反映斷路器機械性能的重要指標之一。
通過準確測量和分析刀閘時間,可以有效評估斷路器觸頭動作的靈敏度、同步性和可靠性,為電力設備的安全運行提供依據。

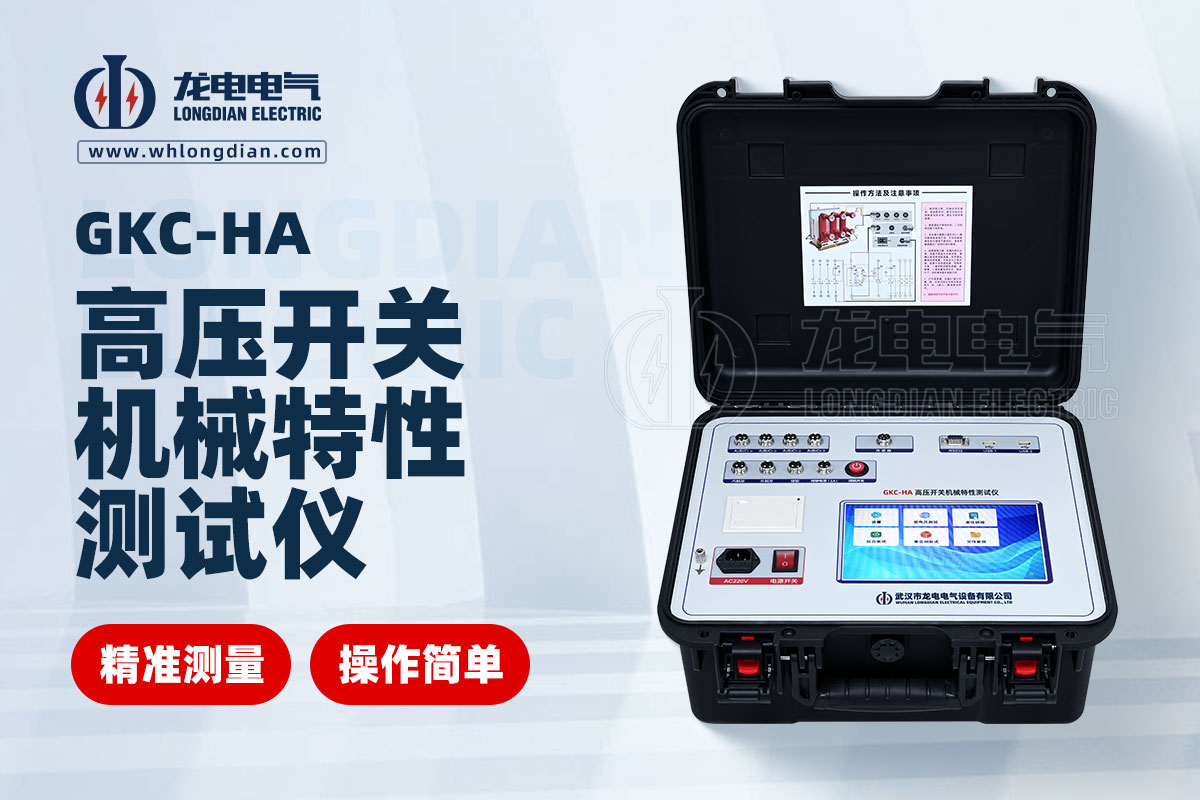

在日常試驗中,建議配合使用功能齊全、響應快速的高壓開關特性測試儀進行檢測,例如武漢龍電電氣生產的系列設備,具備自動分析、智能曲線顯示和數據導出等功能,可大幅提升試驗效率和準確度。
